YEFB扁平電纜
YEFB扁平電纜是一種專為高機械應力環境設計的特種電纜，以下是其關鍵信息及選型指導：
### 一、核心特性

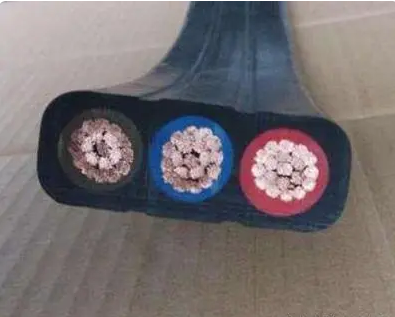

1. **復合結構設計**
- 導體：5類無氧銅（0.1-0.15mm細銅絲精絞）
- 絕緣：雙層乙丙橡膠（EPDM）疊加或者丁晴材料
- 護套：抗撕裂氯丁橡膠（CR）含防彈絲或者丁晴材料
- 屏蔽：鍍錫銅網編織（覆蓋率≥85%）
2. **性能優勢**
- 耐溫：-40℃~+105℃（瞬時120℃）
- 彎曲壽命：>500萬次（DIN VDE 0282標準）
- 抗拉強度：≥15N/mm2
- 耐油性：IRM902油中168h性能保持率＞80%
### 二、典型應用場景
1. **重載移動設備**
- 港口集裝箱起重機拖令系統
- 礦山堆取料機回轉機構
- 盾構機液壓卷盤供電
2. **特殊工況**
- 露天煤礦移動破碎站（耐紫外線/耐臭氧）
- 海洋平臺升降機構（鹽霧腐蝕環境）
- 鋼廠連鑄機（高溫輻射區域）
### 三、選型技術要點
1. **載流量修正**
| 截面(mm2) | 自由空氣30℃(A) | 卷筒安裝降容系數 |
|--- |-- -|---|
| 1.5 | 20 | 0.82 |
| 4 | 37 | 0.78 |
| 10 | 68 | 0.72 |
2. **彎曲半徑計算**
- 動態：電纜直徑×8（水平卷筒）
- 動態：電纜直徑×10（垂直懸掛）
- 靜態：電纜直徑×6
3. **抗扭選擇**
- 單層護套：適合<180°/m扭轉
- 加強型：螺旋芳綸填充，可承受360°/m
### 四、安裝維護規范
1. 卷筒安裝時應保持第一層電纜緊密排列
2. 使用防扭鏈時，鏈節長度≤電纜節距的1.5倍
3. 定期檢查要點部位：
- 導向輪處的護套磨損（每月測量剩余厚度）
- 彎曲點絕緣電阻（季度測試，應≥50MΩ/km）
### 五、故障排查指南
| 現象 | 可能原因 | 解決方案 |
|---|---|---|
| 護套龜裂 | 臭氧濃度超標 | 改用GOR耐臭氧配方 |
| 導體斷芯 | 彎曲半徑不足 | 加裝導向滑輪組 |
| 屏蔽干擾 | 接地環斷裂 | 采用360度全周接地端子 |
